管道（静态）混合器
一、产品介绍
管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。管道混合器的材质分玻璃钢，碳钢和不锈钢三种，大部分采用玻璃钢材质，具有坚固耐用、耐腐蚀等优点。
二、工作原理
混合器内螺旋叶片不动，仅是被混合的介质在运动，液体通过混合器除产生降压外，不需用其他能源，主要是介质流动被分割，径向混合，反向旋转，达到混合目的。

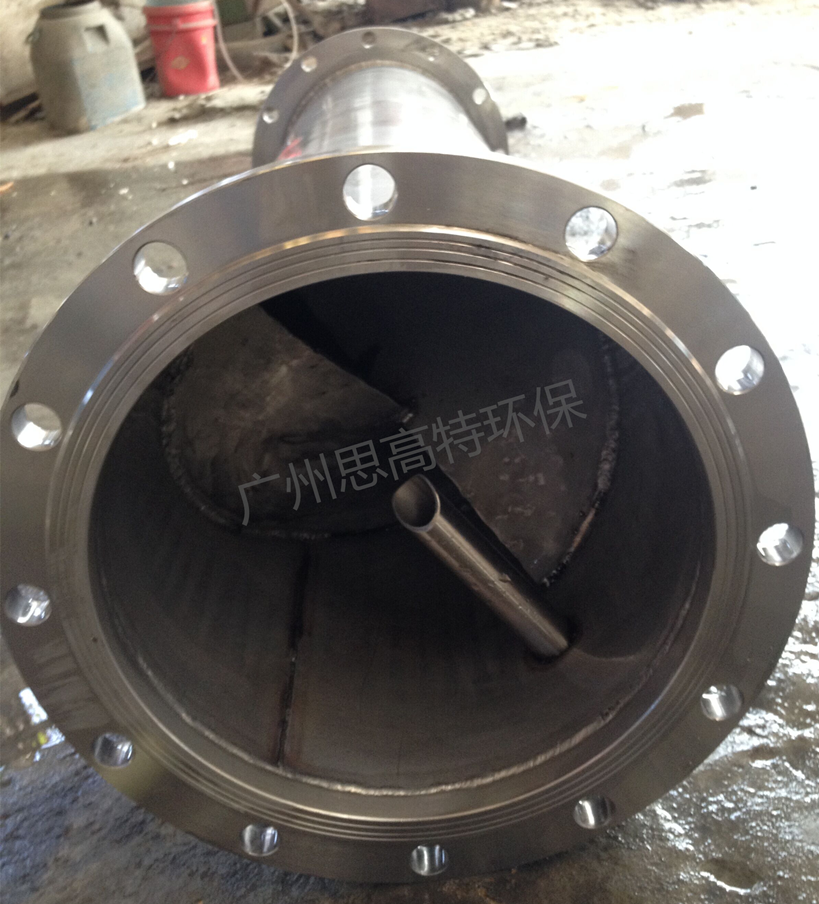

三、产品结构
管道（静态）混合器一般由三张螺旋叶片，一个加药口及管道外壳组成，每张螺旋叶片扭曲旋转180°，分左旋转和右旋转二种，相邻两张螺旋叶片旋转方向相反，并交错90°安置在管壳内，其中管壳一端设置一加药口，用于投加药液等，管壳两端各设置一法兰盘，用在与主管道进行法兰连接。
四、产品特点
1、连续工艺，混合过程不被打断。
2、剪切力极小不破坏混合物，如：絮凝体。
3、对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。
4、混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷。
5、没有运动部件，不存在磨损，几乎没有维护费用。
6、传质效率很高，压降和能量消耗非常低。
7、不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质。
五、主要设计数据
1、混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。有条件时，将管径放大50～100mm，可以减少水头损失。
2、混合器节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数。
3。混合器管内水压按1.0kg/cm2考虑，也可根据实际压力进行设备加工。
4、投加药剂的管道自行设计，可按全国给水排水标准图进行安装，但管内流速必须大于1.0米/秒。
六、订货须知
订货时需注明所购产品尺寸，加药口直径、数量等。
